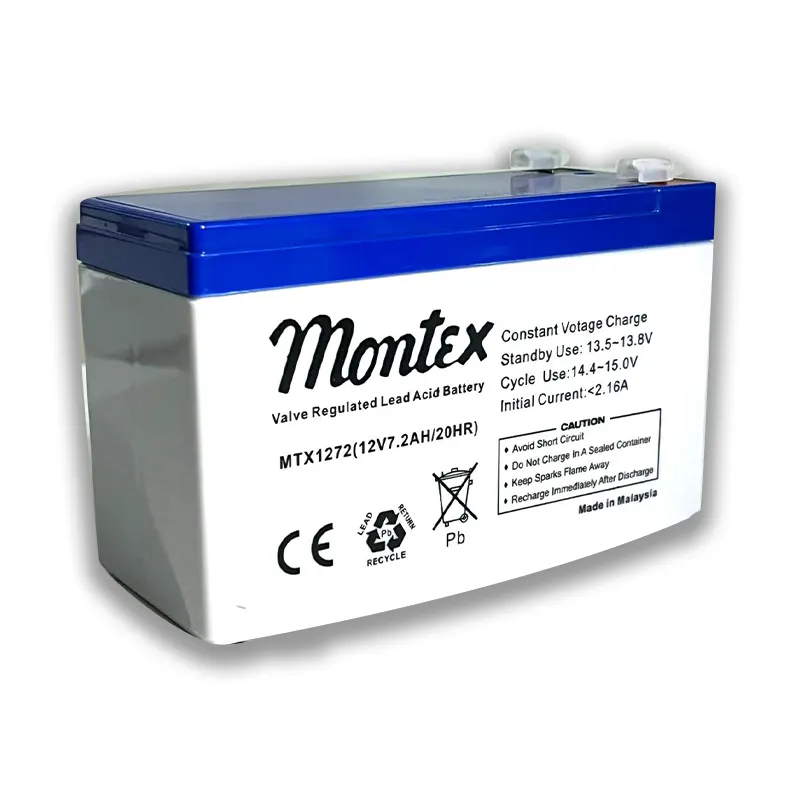

باتری سیلد اسید 12 ولت 7.2 آمپر مونتکس (12v-7.2A montex)  با تکنولوژی VRLA، بدون نیاز به نگهداری و مناسب UPS، سیستم‌های خورشیدی کوچک و تجهیزات صنعتی سبک است. عملکرد پایدار و طول عمر بالا از مزایای این باتری می باشد.

توضیح عکس های بالا:

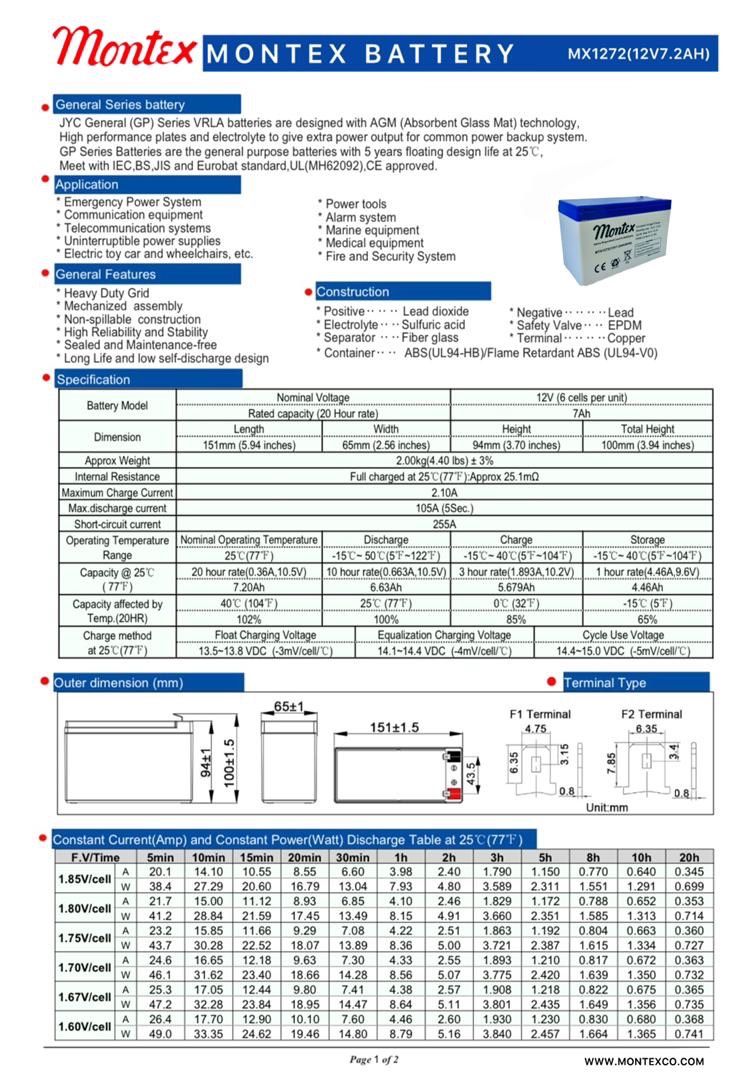

نام محصول: Montex Battery – مدل MX1272 (12V – 7.2Ah)

1) توضیحات کلی (General Series Battery)

باتری‌های سری GP شرکت JYC با فناوری AGM (Absorbent Glass Mat) طراحی شده‌اند.

این باتری‌ها دارای صفحات با عملکرد بالا و الکترولیت ویژه برای ارائه توان بیشتر در سیستم‌های پشتیبان (Backup) هستند.

ویژگی‌ها:

• مناسب برای استفاده عمومی
• عمر طراحی ۵ سال در دمای ۲۵ درجه
• استانداردها: IEC، BS، JIS، Eurobat
• تأییدیه‌ها: UL (MH62092)، CE

2) کاربردها (Application)

• سیستم‌های اضطراری
• تجهیزات مخابراتی
• سیستم برق پشتیبان
• وسایل نقلیه برقی و ویلچر
• ابزارهای برقی
• سیستم‌های اعلام سرقت
• تجهیزات دریایی
• تجهیزات پزشکی
• سیستم‌های آتش‌نشانی و امنیتی

3) ویژگی‌های عمومی (General Features)

• شبکه قوی (Heavy Duty Grid)
• مونتاژ مکانیزه
• غیرقابل نشت (Non‑spillable)
• پایداری و قابلیت اطمینان بالا
• کاملاً سیلد و بدون نیاز به نگهداری
• عمر طولانی و نرخ خود‑دشارژ کم

4) ساختار (Construction)

• قطب مثبت: دی‌اکسید سرب
• قطب منفی: سرب
• الکترولیت: اسید سولفوریک
• جداکننده: فایبرگلاس
• سوپاپ ایمنی: EPDM
• ترمینال: مس
• بدنه: ABS ضد اشتعال (UL94‑HB)، نسخه مقاوم UL94‑V0 موجود است

5) مشخصات (Specification)

مدل باتری: 12V 7.2Ah (سری 20 ساعت)

ابعاد:

• طول: 151 میلی‌متر
• عرض: 65 میلی‌متر
• ارتفاع بدون ترمینال: 94 میلی‌متر
• ارتفاع کل: 100 میلی‌متر

وزن:

تقریباً 2.00kg ± 3٪

مقاومت داخلی:

تقریباً 25.1 میلی‌اهم در 25 درجه

جریان شارژ بیشینه:

• جریان شارژ ماکزیمم: 2.10A
• جریان دشارژ لحظه‌ای: 105A به مدت 5 ثانیه
• جریان اتصال کوتاه: 255A

6) عملکرد در دمای مختلف

در 25 درجه سانتی‌گراد (ظرفیت 20 ساعت): 7.20Ah و در بازه زمانی 10 ساعت: 6.63Ah و در مدت 5 ساعت: 5.79Ah و در طول 1 ساعت: 4.46Ah را نشان می دهد.

تأثیر دما بر ظرفیت:

• در 40 درجه: 104٪
• در 25 درجه: 100٪
• در 0 درجه: 85٪
• در -15 درجه: 65٪

ولتاژهای شارژ:

• شارژ شناور: 13.5 تا 13.8 ولت
• شارژ برابر سازی: 14.1 تا 14.4 ولت
• ولتاژ سیکلی: 14.4 تا 15.0 ولت

7) ابعاد خارجی (Outer Dimension)

طول: 151±1.5mm

عرض: 65±1mm

ارتفاع: 94±1.5mm

ارتفاع کلی: 100±1.5mm

8) انواع ترمینال (Terminal Type)

• F1 Terminal: ضخامت 4.75mm
• F2 Terminal: ضخامت 6.35mm

9) جدول دشارژ با جریان ثابت و توان ثابت (Constant Current & Power)

(مقادیر دقیق را اگر بخواهی می‌توانم جداگانه در جدول فارسی بنویسم

ولی به دلیل طولانی بودن در یک پیام نمی‌گنجد.)

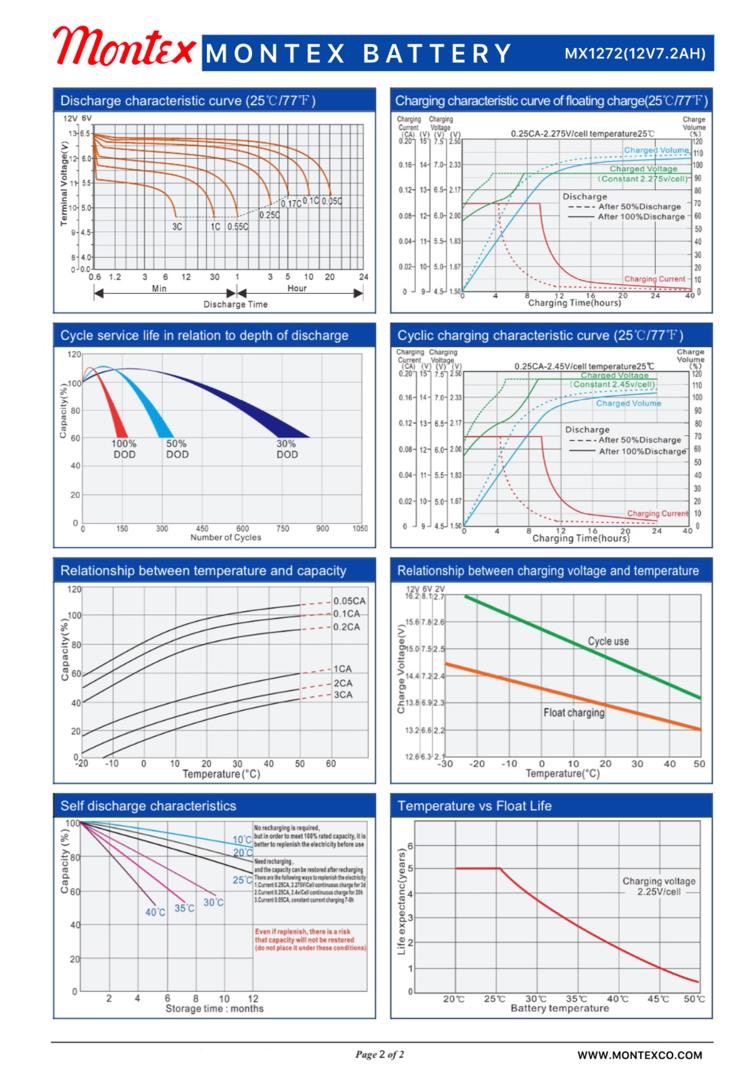

⭐ صفحه ۲ دیتاشیت

1) منحنی دشارژ (Discharge curve – 25°C)

نمودارها نشان می‌دهند:

• افت ولتاژ ترمینال در جریان‌های مختلف (0.05C تا 1C)
• مدت‌زمان قابل دشارژ شدن تا رسیدن به 10.5 ولت

هرچه جریان بیشتر باشد زمان دشارژ کوتاه‌تر است.

2) منحنی شارژ شناور (Floating charge – 25°C)

• ولتاژ شارژ ثابت حدود 2.275 ولت برای هر سلول (حدود 13.65 ولت کل) می باشد
• منحنی جریان شارژ کاهش‌یابنده است
• وضعیت باتری سیلد اسید 12 ولت 7.2 آمپر مونتکس پس از 50٪ و 100٪ دشارژ نشان داده شده است

3) عمر سیکلی نسبت به عمق دشارژ (Cycle life vs Depth of Discharge)

• DOD 30٪ → حدود 1000 سیکل
• DOD 50٪ → حدود 550 سیکل
• DOD 100٪ → حدود 250 سیکل

عمق دشارژ کمتر → عمر بیشتر

4) منحنی شارژ سیکلی (Cyclic charging – 25°C)

• ولتاژ شارژ سیکلی حدود 2.45 ولت/سلول
• جریان شارژ به مرور کم می‌شود
• وضعیت باتری سیلد اسید 12 ولت 7.2 آمپر مونتکس در 50٪ و 100٪ دشارژ نمایش می دهد

5) رابطه دما و ظرفیت (Temperature vs Capacity)

• در دمای بالاتر، ظرفیت بیشتر
• در دمای پایین (زیر صفر) ظرفیت افت جدی دارد
• مقادیر برای جریان‌های 0.05C تا 3C نشان می دهد

6) رابطه ولتاژ شارژ با دما (Temperature vs Charging Voltage)

• دمای پایین → ولتاژ شارژ بالاتر
• دمای بالا → ولتاژ کمتر
• دو منحنی:
  • شارژ سیکلی
  • شارژ شناور

7) خود‑دشارژ (Self‑Discharge)

نشان می‌دهد:

• در 10، 20، 30، 40 درجه سانتی‌گراد مقدار باقی‌مانده ظرفیت طی ماه‌های نگهداری چقدر است
• در دمای بالا ظرفیت سریع‌تر کاهش می‌یابد

8) دما در برابر عمر شارژ شناور (Temperature vs Float Life)

• در 20 درجه → بیشترین عمر
• در 50 درجه → عمر بسیار کوتاه
• نشان می‌دهد گرما بزرگترین عامل کاهش عمر باتری است
